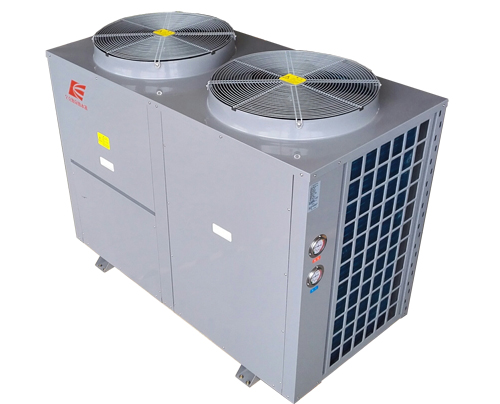

光伏直驱空气能

QCS-Z36D（10匹）

基本参数

光伏直驱热泵机组参数
型号	QCGFBP-X12C	QCGFBP-X19C	QCGFBP-X22C	QCGFBP-X26C
名义出水温度（℃）	55
最高出水温度（℃）	60
名义制热量（KW）	10500	16800	19000	23000
名义产热水率（L/H）	196	314	355	430
名义输入功率（W）	2720	4253	4847	8928
名义制热性能系数COP	3.86	3.95	3.92	3.88
20℃工况制热量（W）	12200	19300	22100	26200
20℃工况产热水率（L/H）	300	415	543	644
20℃工况输入功率（W）	2624	4098	4712	5622

产品特性
规格参数
安装实例
专家点评
说明书

光伏直驱热泵机组参数
型号		QCGFBP-X12C	QCGFBP-X19C	QCGFBP-X22C	QCGFBP-X26C	QCGFBP-X40C	QCGFBP-X48C	QCGFBP-X84C	QCGFBP-X93C
名义出水温度（℃）		55
最高出水温度（℃）		60
名义制热量（KW）		10500	16800	19000	23000	36800	43100	76500	86100
名义产热水率（L/H）		196	314	355	430	688	806	1430	1610
名义输入功率（W）		2720	4253	4847	8928	9534	11283	19870	22887
名义制热性能系数COP		3.86	3.95	3.92	3.88	3.86	3.82	3.85	3.81
20℃工况制热量（W）		12200	19300	22100	26200	40500	48500	84200	93500
20℃工况产热水率（L/H）		300	415	543	644	995	1191	1810	2021
20℃工况输入功率（W）		2624	4098	4712	5622	8710	10521	18186	20282
0℃工况制热量（W）		9000	14200	16000	19500	31100	34500	66500	78500
0℃工况产热水率（L/H）		168	265	299	365	581	645	1243	1468
0℃工况输入功率（W）		2462	3890	4427	5278	8735	10216	18892	22886
低温-12℃制热量（W)		7000	11000	12500	15000	24500	28100	51300	59200
低温-12℃产热水率（L/H）		131	206	234	280	458	525	959	1107
低温-12℃输入功率量（W)		2425	3846	4396	5223	8665	10165	18453	21527
低温-20℃工况制热量（W)		5580	8700	10300	12200	19850	23000	43500	50300
低温-20℃工况产热水率（L/H）		104	163	193	228	371	430	813	940
低温-20℃工况输入功率（W）		2343	3610	4359	5197	8412	9871	18277	21336
低温-30℃工况制热量（W)		4620	6900	8800	10500	17100	19500	35500	41600
低温-30℃工况产热水率（L/H）		86	129	165	196	320	365	664	778
低温-30℃工况输入功率（W）		2255	3209	4284	5108	8335	9725	17487	20696
电源		220V-1PH	220V-1PH	220V-1PH	380V-3PH/50Hz	380V-3PH/50Hz	380V-3PH/50Hz	380V-3PH/50Hz	380V-3PH/50Hz
太阳能光伏最大工作电压		280V	280V	280V	480V	480V	480V	480V	480V
太阳能光伏配置		4.7KW	5.9KW	7KW	8KW	12KW	13KW	24KW	26KW
压缩机	型式	EVI增焓直流变频压缩机（R410A）
风扇电机	功率	20-85W	(20-85W)×2	(20-85W)×2	(20-85W)×2	(20-85W)×2	(20-85W)×2	(200-750W）×2	(200-750W）×2
风扇电机	型式	EC（直流）电机
使用侧	换热器型式	高效管式换热器
	水压降（kPa）	＜50	＜50	＜50	＜50	＜50	＜60	＜50	＜60
	水流量（M3/h）	1.8	2.9	3.3	4	6.3	7.4	13	14.8
	接管	DN25	DN32	DN32	DN32	DN40	DN40	DN65	DN65
节流方式		电子膨胀阀
外形尺寸	宽深高（mm）	1070×450×810	1070×450×1340	1070×450×1340	1070×450×1340	1150×460×1650	1150×460×1650	1990×900×1900	1990×900×1900
噪音dB(A)		30-61	31-62	31-63	32-65	35-67	35-68	38-70	38-71
重量（kg）		82	110	114	135	230	242	650	690
名义工况测试基于GB/T21362-2008低温型：室外干球温度7℃，室外湿球温度6℃，初始水温9℃，终止水温55℃。
20℃名义工况测试基于GB/T21362-2008常温型：室外干球温度20℃，室外湿球温度15℃，初始水温15℃，终止水温55℃。
其他工况测试基于GB/T21362-2008低温型：初始水温9℃，终止水温55℃。
